Estimado comprador:

Comente por favor su correo electrónico ( No Gmail ), Le enviaremos la hoja de datos para usted

Nuestro módulo será probado antes de que enviemos hacia fuera, si usted tiene alguna pregunta, por favor libremente en contacto con nosotros! Gracias

3 unidse UART RS232/TTL Puerto Serie JPEG Módulo de Cámara CCTV protocolo VC0706 SCA Con Salida De Vídeo VIMICROlibre de Proporcionar apoyo técnico

nuestra Cámara Apoyo moudleColor/blanco y negro de fotos, Función OSD, Compresión De imagen etc

fábrica al por mayor, bienvenido OEM/ODM, buen precio, buen diseño, buena hoja de datos

estructura

especificación

  • salida de vídeo: CVBS 30fps

  • PCB dimensión: 38 × 38mm/32 × 32mm

  • sensor de imagen: 1/4 sensor de imagen CMOS MT9V011

  • formato de imagen: PAL, 628 × 582, NTSC, 510 × 492; por defecto como NTSC para este módulo, PAL sin resistencia R5 (10 K u otro valor), gratuito para los usuarios a elegir

  • formato de imagen: JPEG

  • tamaño de la imagen: VGA/QVGA/QQVGA CIF/QCIF/QQCIF, general por defecto como QVGA (320*240), los usuarios son libres de cambiar el tamaño de acuerdo con el protocolo de comunicación. cuanto menor sea la imagen, el más rápido de la imagen se envía.

  • velocidad de transmisión: 9600bps-115200bps, por defecto como 38400, los usuarios son libres de cambiar la tasa de acuerdo con el protocolo de comunicación.

  • lente: FOV 60 ° ~ 120 °, 650 lente ordinaria/850, 940 IR de la lente

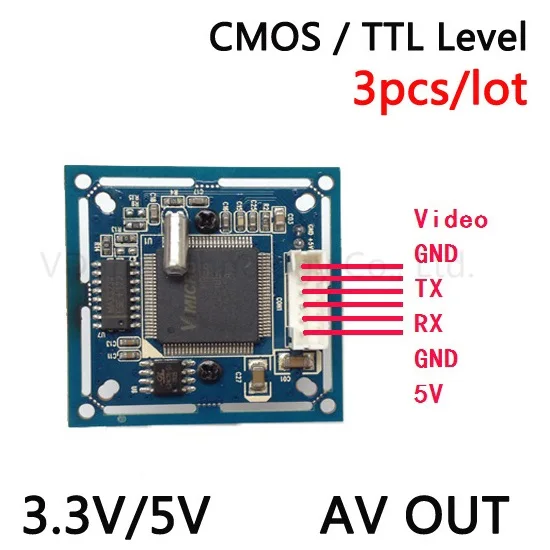

  • los bloques de terminales: 6PIN-2.0mm/2PIN-2.0mm (tablero de luz Infrarroja de interfaz)

  • nivel: Default como nivel CMOS, puede ser modificado a nivel TTL de conformidad con los requisitos

  • voltaje de funcionamiento: DC4.8V ~ DC6.5V

  • corriente de trabajo: 90mA (cuando la luz infrarroja no funciona)

  • temperatura de trabajo:-20C ~ + $ NUMBER C

  • temperatura de almacenamiento:-30C ~ 70C

  • humedad: 90% sin condensación

libre de ajustar de alta velocidad/baja velocidad del puerto serie

  1. en serie de baja velocidad de salida: NC para R7, R8, R15 y R16:
  2. serie de alta velocidad de salida: NC para R13, R14, R15 y R16:
  3. baja velocidad TTL de salida: NC para R7, R8 y U7:
  4. de alta velocidad de salida TTL: NC para R13, R14 y U7.

herramienta de depuración de Software de adquisición de imagen de proceso/proceso de adquisición de imágenes de Comandos

1. herramienta de Software de adquisición de imagen de proceso

primer paso:

conectarse a 5 V fuente de alimentación, a continuación, conecte el módulo con el ordenador mediante el cable serie. tenga en cuenta que el puerto serie de depuración herramienta debe ser el mismo que el puerto serie del dispositivo COM en el ordenador gerente.

si no hay una interfaz RS232 en la computadora portátil, por favor descargue una herramienta de conversión para convertir la interfaz USB en la interfaz RS232 (esto es inestable, no se recomienda). tenga en cuenta que el puerto serie de depuración herramienta debe ser el mismo que el puerto serie del dispositivo COM en el ordenador gerente.

segundo paso:

abrir la herramienta de depuración:

elegir la correcta 'COM Puerto BeatRate' (original por defecto como 38400), otros permanecen sin cambios, a continuación, haga clic en " Abrir ".

Click 'Get Version' " f indica 'successful 'vista en el derecho, conexión tiene éxito. si indica 'CMD», conexión falla, por favor, compruebe.

tercer paso:

recoger imágenes y enviarlas a pantalla en el ordenador a través del puerto serie;

haga clic 'Fbuf Ctrl', una nueva interfaz a su vez hacia arriba, luego haga clic en «Fbuf', haga clic 'Sel Set' para guardar el archivo, finalmente, haga clic en botón 'Read' para leer las imágenes.

2. proceso de adquisición de imágenes de Comandos:

la siguiente es una operación continua de tomar de la foto y carga de datos para la referencia solamente.

paso 1: Enviar 56 00 36 01 00 para detener la actual marco

paso 2: Enviar 56 00 34 01 00 para obtener la longitud de datos del actual marco

recibir datos devueltos: 76 00 34 00 FF FF FF 04FF (rojo indica bytes de BUFF, 4 bytes)

paso 3: Enviar: 56 00 32 0C 00 0A00 00 00 FF 00FF FF FF10 00 (azul indica que los datos es con valor fijo)

datos devueltos desde el puerto serie: 76 00 32 00 00FF D8. .. datos de imagen… D976 FF 00 32 00 00

paso 4: Enviar: 56 00 36 01 03 marco de recuperar, volver al estado de trabajo normal

comandos de control común (para más detalles, por favor consulte el protocolo de comunicación)-guía de Comunicación

1. orden de Reposición: 56 00 26 00 Vuelta: 76 00 26 00

2. Foto de tomar el mando: 56 00 36 01 00 Vuelta: 76 00 36 00 00

3. Reading la duración de fotos asumido el mando: 56 00 34 01 00 Vuelta: 76 00 34 00 04 00 00 XX YY

XX YY ——- longitud de datos de Imagen, XX es el byte alto mientras YY es el byte bajo

4. la Lectura de datos de la foto tomada de comandos: 56 00 32 0C 00 0A 00 00 XX XX 00 00 YY YY ZZ ZZ

vuelta: 76 00 32 00 00 (intervalo) FF FF D9 …… (intervalo) 76 00 32 00 00

00 00 XX XX —— dirección inicial (de inicio debe ser múltiplo de 8, establecidos con carácter general como 00 00)

00 00 YY YY —— imagen longitud de datos (byte alto primero y luego byte bajo)

ZZ ZZ ——– intervalo (= XX XX * 0.01 ms, mejor poner menos, tales como 00 0A)

nota: imagen JPEG archivo debe comenzar con FF D8 y terminan con FF D9

5. Dejar de tomar de la foto comando: 56 00 36 01 03 Vuelta: 76 00 36 00 00

6. relación de compresión comando Conjunto de fotos: 56 00 31 05 01 01 12 04 XX Vuelta: 76 00 31 00 00

XX es generalmente seleccionados como 36 (rango: 00 —- FF)

7. Fijar la foto tamaño de mando:

56 00 31 05 04 01 00 19 11 (320*240) de Vuelta: 76 00 31 00 00

56 00 31 05 04 01 00 19 00 (640*480)

8. Modify serial velocidad: 56 00 24 03 01 XX XX Vuelta: 76 00 24 00 00

XX XX Velocidad

AE C8 9600

56 E4 19200

F2 2A 38400

hoja de datos

Información del pedido:

  • 232 a Nivel TTL: Nivel 232 (Por Defecto), R15 y R16 0 ohm o Corto, borrar Max232
  • 5 V a 3.3 V: 5 V (Por Defecto), eliminar U3, y Conectar " + ". "-"

usted puede cambiar por sí mismo

Velocidad de transmisión

38400bps

9600-115200

nivel

RS232 CMOS

TTL

Tensión de alimentación

5 V

3.3 V

imagen

VGA

QVGA/QQVGA/CIF/QCIF/QQCIF

lente

3.6mm (650)

1.8/2.1/2.5/2.8/3.6/4.3/8/12mm (IR650/850/940/Sin IR Fillter)

Formato de vídeo

NTSC

PAL

El Tamaño de PCB

38*38mm

32*32mm

Packge:

1 módulo de la cámara x1

2 DB9 Conector x1

3 cable De la Prueba: $ number PINES, 2.0mm Len: 30 cm x1

nota:

este precio es sólo paraLENTE3.6mm (IR650),si usted necesita a la orden otrosLENTE (Orden > 20 unids),por favor póngase en contacto con nosotros , gracias!!

tomar la foto Pasos (PC)

primer Paso: Conectar

  1. conecte SCA/SCB módulo de La Cámara Al puerto Serie del PC

2 Conecte DC 5 V

segundo Paso: Abrir herramientas

  1. Software ABIERTO “ VC0706CommTool ”

tercer Paso: Puerto Serie Set

1. Ajuste y puerto Serie Abierta

A: Paso: Seleccione el puerto COM [Default COM1, compruebe];

B:: velocidad de Transmisión De Selección:[seleccionar la misma velocidad de transmisión con módulo de la cámara.[

C: Clic el botón Abierto, Abierto de puerto serie.

2 Prueba de Puerto Serie

un Selecto " Obtener la Versión " y Haga Clic En

cuarto paso: Tomar la foto

  1. seleccione " Fbuf Ctrl " y Haga Clic En
  2. seleccione " Stop Cfbuf " y Haga Clic En, Tomar la foto
  3. seleccione " Sel Archivo " y Guardar archivos
  4. seleccione el botón " Leer ", El Éxito!

aviso: Tome la foto de nuevo, por favor haga clic en " Curriculum Vitae " Button, restablecer la cámara module

y, posteriormente, 1 2 3 4 pasos
